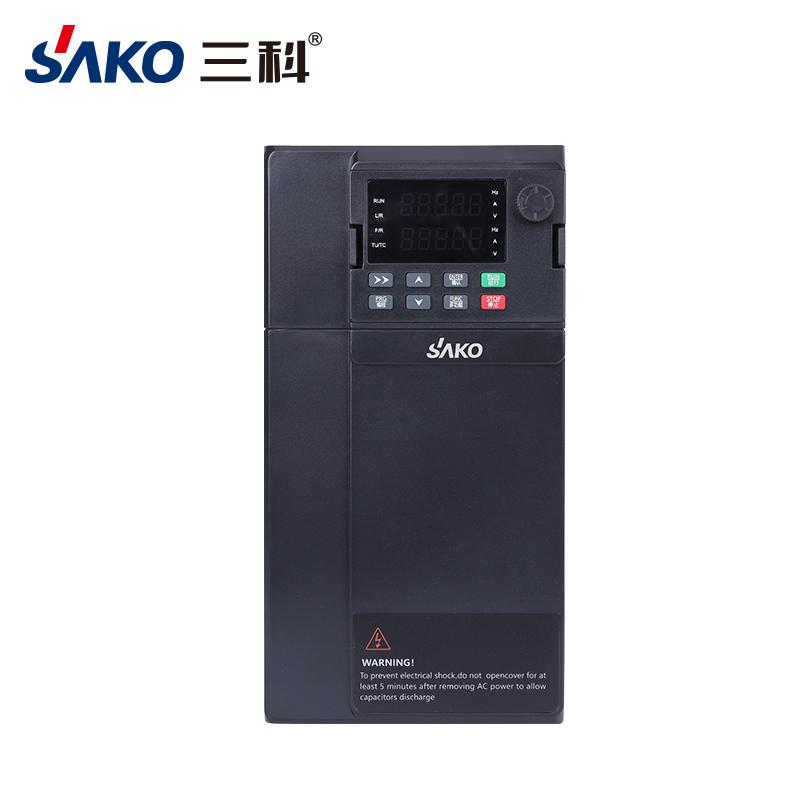

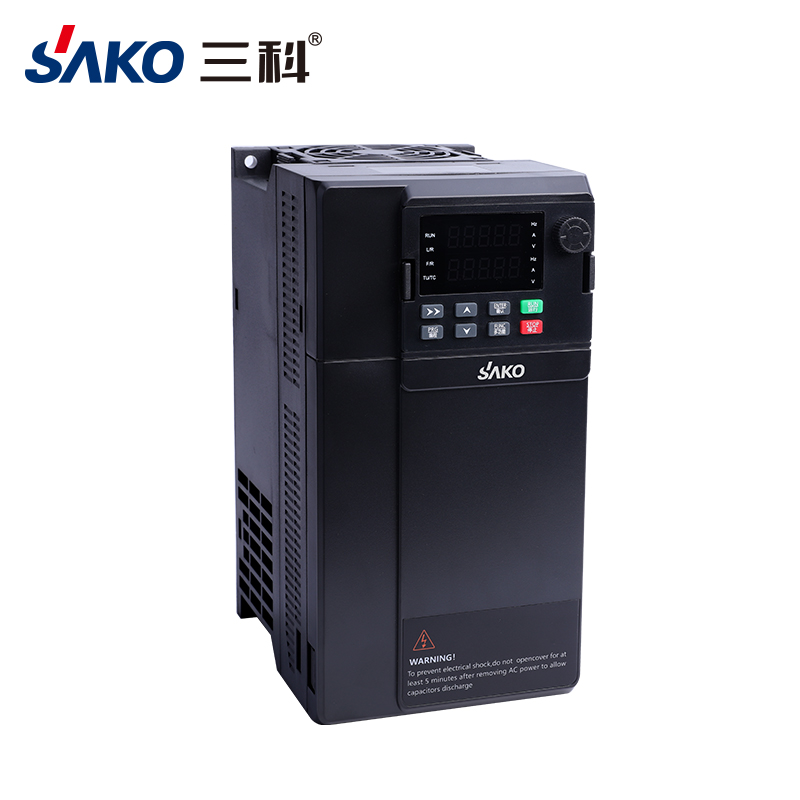

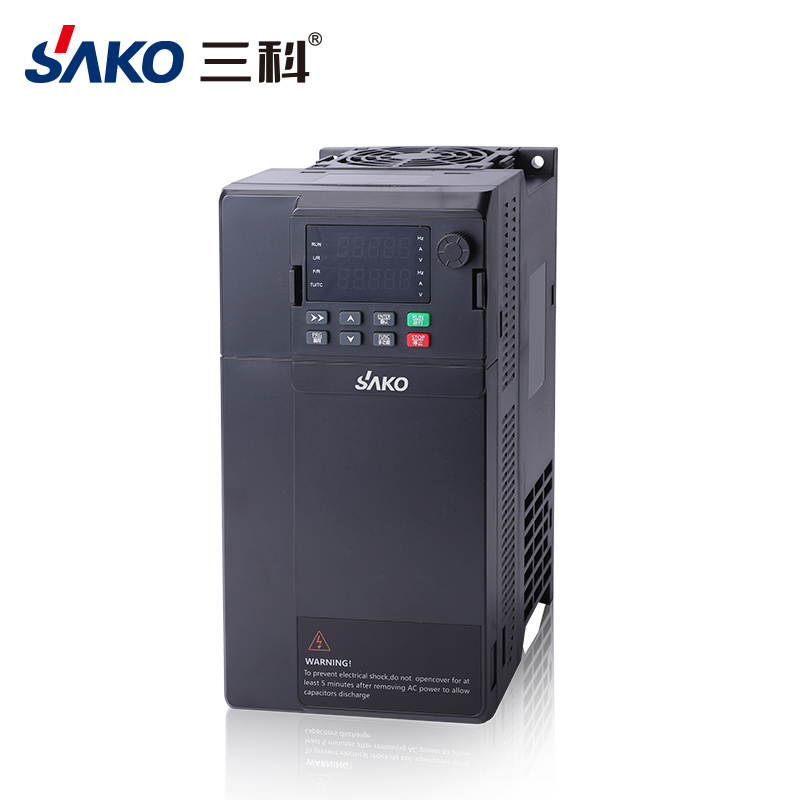

SK90E系列永磁同步變頻器
SK90E series Permanent magnet synchronous frequency converter
產品概述，
1. SKI90E系列變頻器是一款通用高性能電流矢量變頻器，主要用于控制和調節三相交流同步電機的速度和轉矩，是SKI90系列的技術升級產品。
2. SKI90E采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力、組合功能豐富強大，性能穩定。
三相200-240VAC，允許波動范圍：-15%~+10%(170-264VAC)
三相380-480VAC，允許波動范圍：-15%~+10%(323-528VAC)
三相220V：0.4-55kW
三相380V：0.4kW-450kW
技術指標和規格說明
Technical specifications and specifications
電網電壓
功率范圍
最高頻率
矢量控制：0.00-500.00Hz
載波頻率
0.8kHz-8kHz可根據負載特性，自動調整載波頻率
頻率指令
數字設定：0.01Hz
模擬設定：最高頻率X0.025%
控制方式
開環矢量控制(SVC)
閉環矢量控制(FVC)
啟動轉矩
0.25Hz/150%(SVC)
0Hz/180%(FVC)
調速范圍
1:200(SVC)
1:1000(FVC)
穩速精度
±0.5%(SVC)
±0.02%(FVC)
轉矩控制精度
FVC：±3%
SVC：5Hz以上±5%
轉矩提升
自動轉矩提升；手動轉矩提升0.1%-30.0%
加減速曲線
直線或S曲線加減速方式；四種加減速時間，加減速時間范圍0.0-6500.0s
直流制動
直流制動起始頻率：0.00Hz-最大頻率；制動時間：0.0s-36.0s；制動動作電位：0.0%-100.0%
點動控制
點動頻率范圍：0.00Hz-50.00Hz；點動加減速時間：0.0s-6500.0s
簡易PLC、多段速運行
通過內置PLC或控制端子實現最多16段速運行
內置PID
可方便實現過程控制閉環控制系統
自動電壓調整
當電網電壓變化時，能自動保持輸出電壓恒定
過壓過流失速控制
對運行期間電流電壓自動限制，防止頻繁過流過壓故障
快速限流功能
最大限度減小過流故障，保護變頻器正常運行
轉矩限定與控制
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流故障；矢量控制模式下實現轉矩控制
瞬停不停
瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行
快速限流
避免變頻器頻繁的出現過流故障
Technical specifications and specifications
安裝孔徑
(mm)
毛重
(kg)
產品參數
功率 (kW)
外形尺寸(mm)
安裝尺寸(mm)
H(mm)
W(mm)
D(mm)
A(mm)
B(mm)
0.75-2.2
185
125
160
115
175
4
2.5
4.0-7.5
246
150
179
136
230
5
4.5
11-18.5
320
218
218
201
306
5
8
22
420
235
210
150
404
6.5
14
30-37
460
270
220
195
433
8
18
45-55
565
320
275
240
537
8
33
75-110
670
380
272
274
642
8
48
