現在本文將以三科變頻器為廣州某自動化設備廠設計的變頻改造方案為例，展示SKI780系列迷你變頻器是如何將原本笨拙的金拉線分切機，通過變頻改造后成為更加高效、靈活、穩定的分切設備。

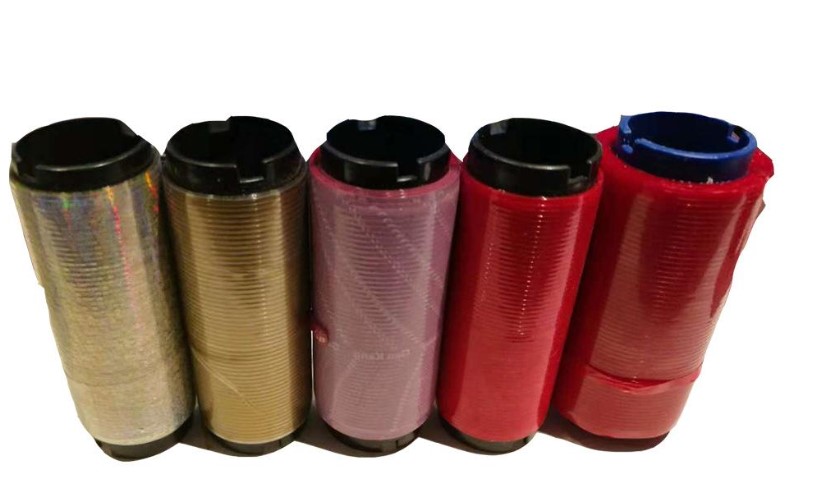

我們先來了解下金拉線到底是一種什么樣的產品。金拉線也可稱為拆封拉線，通常用來拆封卷煙、光碟、撲克、食品、醫藥等產品的薄膜外包裝。金拉線上面可以印制文字、圖案等，有一定的裝飾和防偽作用。而且還能夠我們達到包裝快捷十分省時省力金拉線分切機是將寬度為40cm~120cm的成卷原材料，放卷后分切成3-4mm寬的金拉線、再進行收卷的專用設備。老式金拉線分切機分切速度慢，分切后的成品收卷用同一臺電機實現，1個電機帶動60個卷軸進行收卷，具有如下幾大缺點：首先是由于設備限制，只能收小直徑的卷材，需要多次換卷、穿料。而且卷材之間空間狹小，每次換卷費時費力，降低工作效率；然后就是因為需要通過一臺電機來同時控制60個卷，當有一個收卷出故障時，就需要全部卷都得停下，嚴重影響生產效率；還有就是當收卷材料不平整時，無法倒卷調整材料的平整性。
三科變頻器的技術人員為了解決以上難題，將金拉線分切機將收卷升級為獨立電機收卷，搭載SKI780系列迷你變頻器，以此實現對每一個卷軸的恒張力控制。
一、工藝介紹
以廣州某自動化設備廠為例。
1．分切工藝流程圖

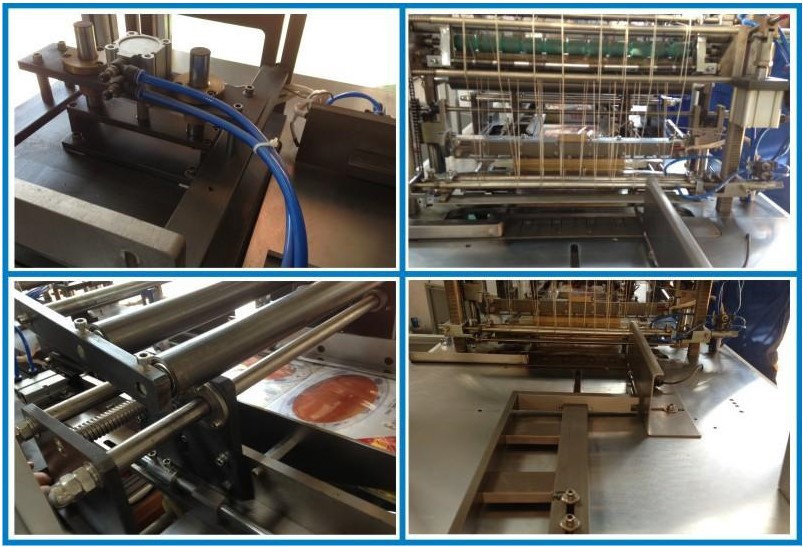

金拉線分切機以放卷、分切、導向軌、收卷四個主要部分構成，其工藝流程圖如下：

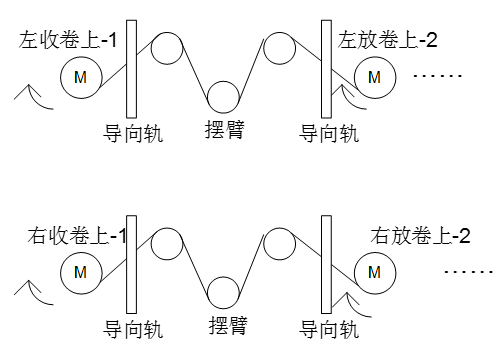

2．倒卷工藝流程圖
二、工藝說明和控制難點
1.工藝說明
將要分切的原材料放到放卷軸，整機主速度由牽引為基準速度，收卷為速度開環控制模式，速度與牽引同步。
-放卷：通過磁粉+張力控制器的方式，實現恒張力放卷；
-牽引：拉動未分切的寬幅材料，為分切做好準備；
-導向軌：把分切后材料均勻地排布到收卷卷筒上；
-收卷：采用中心卷取，控制方式為開環轉矩模式收卷，收卷張力大小由擺臂控制。
2.控制難點
倒卷模式時，由于卷大加上材料有粘性，放卷速度小，放卷工作長時間在低頻2Hz左右，需要變頻器要有較大的低頻轉矩輸出。另一方面，長時間低頻狀態下，電機容易發熱，引起電控柜溫度升高。海利普A150變頻器采用了耐熱設計，可以實現50℃環境下滿載運行，保障穩定應用。收卷速度完全由PID調節，整機加減速時間在10~20s之內加速到50Hz。分切后的材料帶粘性，導致材料瞬間松緊不一，要求變頻器的PID調整快且穩定，擺臂波動小，維持合適的材料張力。擺臂不僅作為過程閉環PID的反饋，還需作為速度開環模式下的主速度給定。因此需要變頻器有通道切換功能，即能夠實現收/放卷一鍵切換。
三、SKI780變頻器應用的優點

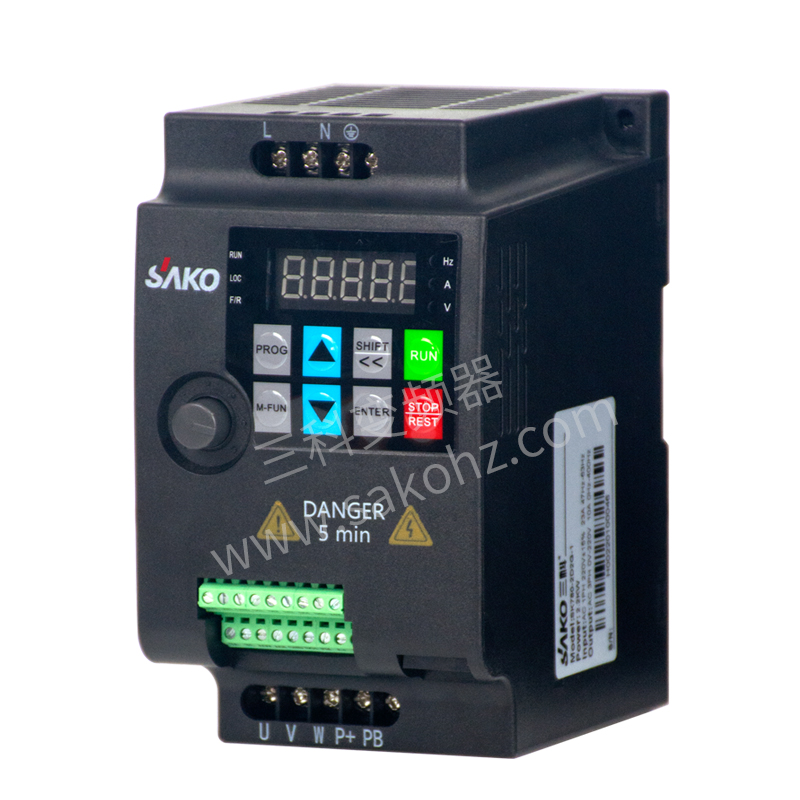

（1）SKI780體積小巧，在安裝時能夠大大減小占用空間；
（2）新系統線路簡單、可靠性高、開放性好；
（3）SKI780的PID動態響應快、動態效果好；
（4）有良好的低頻性。
（5）安裝、調試簡單易行；

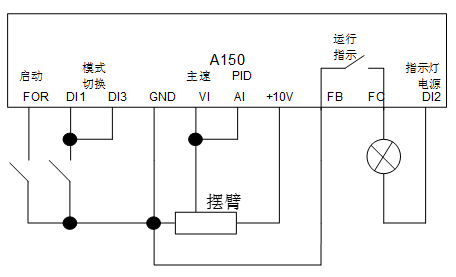

四、變頻器接線圖
五、總結
與同類型迷你型變頻器相比，三科SKI780變頻器可輕松實現——擺桿在正常收卷時作為PID反饋使用，倒卷的時候，作放卷的頻率信號源。原電機只能單向收卷，現在通過兩個收卷組合，可實現倒卷功能，增加了設備的靈活性。通過這種方式，可實現收卷和倒卷的一鍵切換。SKI780優秀的PID控制性能保證了設備變速和穩態時的系統穩定，為生產提供保障。
杭州三科SKI780系列變頻器具備優秀的低頻轉矩性能，在解決了原金拉線分切機分切速度慢、不能收大卷的問題同時，還能夠使設備的操作更加的便捷，降低維護難度，減少人工成本消耗，提升生產效率。
上述資料由杭州三科變頻器廠家提供。
