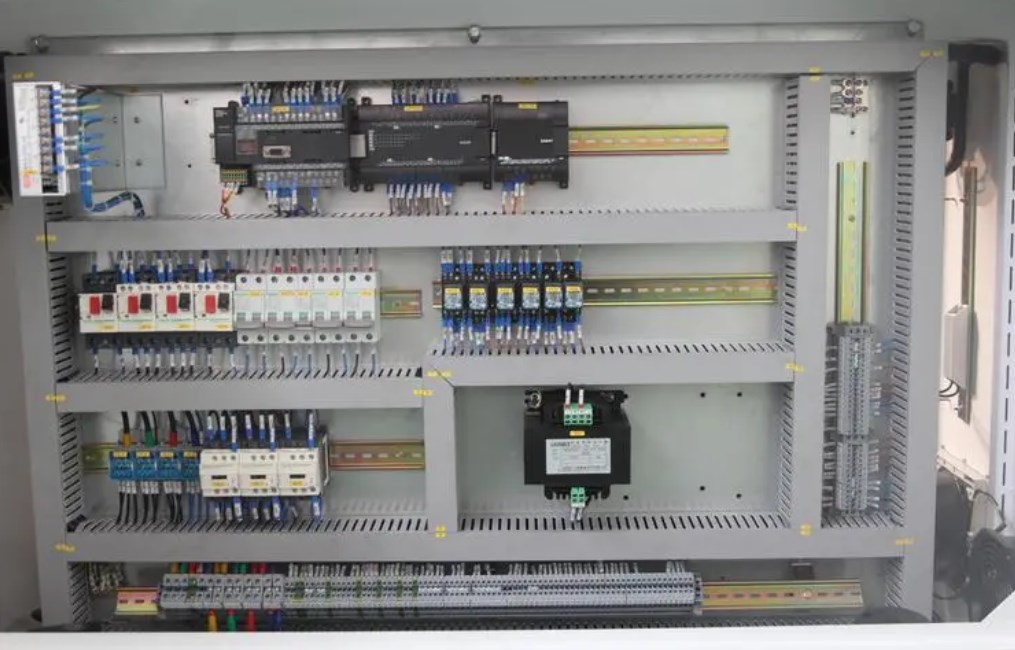

在設計裝置可編程PLC控制器的電控柜時，需求依據各種請求肯定柜內一切電器的擺放位置。充沛思索冷卻通道和輸入輸出線的平安便當。還有三相或單相電源線和PLC控制線。塑料線槽、裝置導軌、各種傳感器的輸入端子等。電力線和PLC的引入線和輸出線，依據被控負載的大小，選擇有一定余量的五芯或四芯橡膠導體電纜。
PLC控制柜的常用的接線方法包括以下幾個步驟：
肯定控制柜的電源類型和電壓，選擇適宜的電源接線端子。
依據設備控制系統的請求，肯定輸入輸出信號類型和數量，選擇適宜的輸入輸出模塊，并將輸入輸出模塊與控制器銜接。
依據實踐需求，肯定需求銜接的傳感器和執行器類型和數量，選擇適宜的電纜和銜接器，并將它們銜接到輸入輸出模塊上。
依據設備控制系統的邏輯請求，編寫PLC程序，將程序下載到PLC控制器中。
依據PLC程序的請求，將輸入輸出模塊和傳感器執行器之間的信號線銜接到正確的控制端子上。通常，控制柜上會有一個接線圖，用于指導接線過程。
在接線時停止必要的電氣測試和調試關注，這樣可以確保
plc控制柜后續的正常工作。
