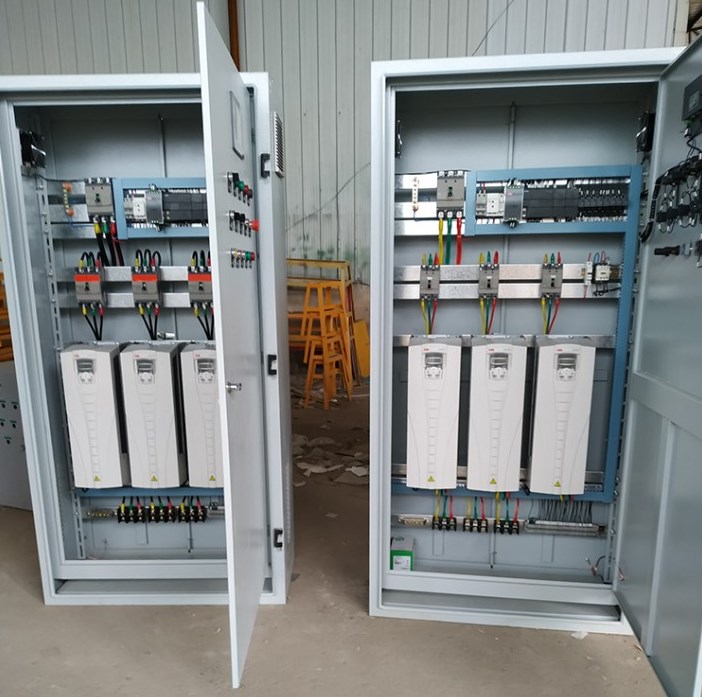

變頻柜的電氣部分是指變頻器系統中與電氣控制相關的部分，主要包括電源輸入、電源隔離、電路保護、信號接口等。以下是變頻柜電氣部分的一般處理方法：
1、電源輸入：
將主電源輸入與變頻器（Variable-frequency Drive，VFD）連接，通常會采用專門的電源接線端子或插座，并根據VFD的額定電壓和電流進行正確的接線。
2、電源隔離：
為了保護VFD和其他電氣設備，通常需要在柜體中安裝電源隔離開關或隔離繼電器，用于切斷主電源與VFD之間的電氣連接，以便進行維護和檢修。
3、電路保護：
柜體中應配置適當的電路保護裝置，以保護VFD和其他電氣設備免受電路故障和過載的影響。常見的保護裝置包括熔斷器、熱繼電器、過載保護器等，根據實際情況選擇合適的保護裝置。
4、信號接口：
柜體中的電氣部分還需要與其他設備進行信號交互，如與PLC、傳感器、執行器等設備進行通信。這涉及到信號接線、接口模塊、繼電器等，需要根據具體的控制需求進行合理的設計和布局。
5、接地處理：
在柜體的電氣部分，接地處理非常重要。應根據電氣安全標準和規范，確保柜體的接地良好，以提供電氣安全保護和抗干擾能力。
6、標識和標示：
為了方便維護和操作，柜體的電氣部分應進行清晰的標識和標示，包括電源輸入、電路保護裝置、信號接口等位置和功能的標識，以便人員迅速定位和操作。
需要注意的是，柜體的電氣部分的處理應遵循相關安全規范和標準，確保電氣系統的安全可靠性。在設計和布置變頻柜的電氣部分時，建議咨詢專業電氣工程師的意見，并根據實際情況進行合理的設計和安裝。
