一、引言
可以將兩層或者兩層以上的材料用粘合劑粘合成為一體的設備，我們通常將其稱為復合機。復合機能夠幫助原材料的獲得性能上的拓展，在鋁箔、薄膜、紙張，無紡布等材料加工工序中就常會用到。像是我們常見的軟包裝材料基本上都采用復合材料。而板紙復合機其主要動力控制分別為：放卷——牽引——收卷三部分，其中放卷和收卷對紙板復合機變頻器控制精度要求較高，目前像這種控制系統一般都采用矢量控制變頻器來實現。在實際應用中在控制放卷和收卷過程中時，變頻器輸出頻率既要考慮卷徑的變化，還要考慮線速度的變化，還要保持系統恒定的張力輸出，所以它的控制系統是一個復雜的運算過程。
二、復合機運行系統變頻改造技術要求
該成功應用主要介紹收卷控制，收卷控制變頻器工作于閉環矢量開環張力控制模式，PG卡和編碼器配合用來實現變頻器的閉環矢量運行模式，張力設定源為外部電位器，線速度輸入源為上位機PLC控制，還有卷徑復位以及啟動信號均來自于上位機。本收卷系統要求變頻器反應迅速，變頻器頻率輸出隨線速度變化以及放卷速度還有卷徑變化實時快速調節，并且變頻器的過載能力要強，要求系統反應迅速，運行平穩。

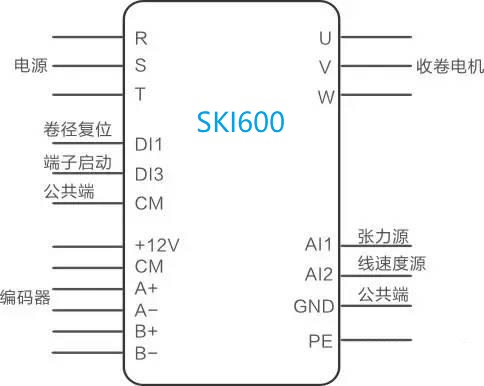

三、變頻系統改造接線圖
四、SKI600變頻器控制系統的優勢
1. 本系統變頻器內置張力擴展卡以及PG卡；
2. 張力控制精度高，變頻器響應迅速，輸出電流平穩；
3. 變頻器面板可以直接顯示線速度和給定張力，簡易直觀，客戶可以隨時掌握系統運行情況；
4. 變頻器啟停平穩，運轉中速度跟隨性優秀；
5. 安裝方便，調試簡單。
五、結語

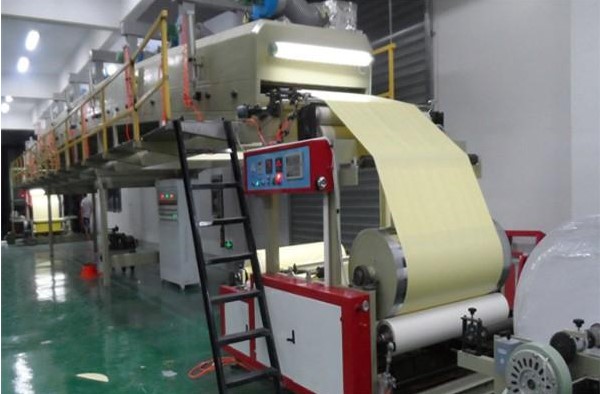

SKI600重載變頻器目前已成功的應用在杭州某地的紙張覆膜車間中已有一段時間，根據客戶反饋的信息來看，該紙張覆膜車間的設備控制精度目在使用SKI600變頻器后得到了大幅提升，而且調試簡單，控制性能優異，能夠完全滿足了客戶的需求，獲得用戶的一致好評。
