我們將沖壓式壓力機簡稱為沖床。通常來說在國民的工業生產中，因為沖壓工藝比較傳統機械加工工藝來說能夠更加有效的節約材料和能源，且運行效率高，對操作者技術要求不高及通過各種模具應用可以做出機械加工所無法達到的產品這些優點，因此它在目前工業生產中的用途非常廣泛。變頻器在沖床上面的應用具有啟動時速度穩定上升，無機械沖擊，保護沖床機械部分，延長保養時間速度可按產品要求調整，保證產品的質量，降低廢品率等優勢。

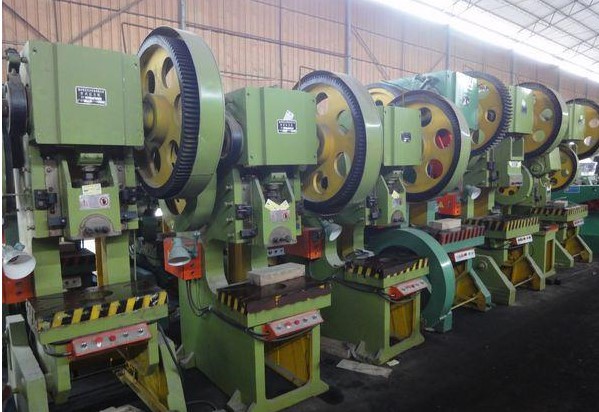

一、沖床工作原理
沖床主要是針對板材的沖壓成型。通過模具，能做出沖孔，成型，拉伸，修整，精沖，鉚接及擠壓件等等，廣泛應用于電子、通訊、家電、交通工具等各個領域。
沖床是將圓周運動轉換為直線運動，由主電機出力，帶動飛輪，經離合器帶動齒輪、曲軸(或偏心齒輪)、連桿等運轉，來達成模具的直線運動。
二、 SKI610變頻器特點
1. 結構緊湊，通過優化結構設計，使體積進一步減小。
2. 高可靠性，整機溫升測試，長壽命設計，寬電壓輸入，三防漆自動噴涂工藝。
3. 獨特的電壓抑制功能，能夠快速抑制住直流端母線電壓。
4. 獨特的電流抑制功能，硬件內部新增逐波限流功能，能夠快速抑制運行中的電流。
5. 穩速精度高，調速范圍廣，低頻力矩大，過載能力強。
6. 快速且穩定的轉速追蹤功能，最低能追蹤1HZ轉速。
7. 隨機載波功能，輕松應對電機噪音。
三、電氣接線圖及參數設置

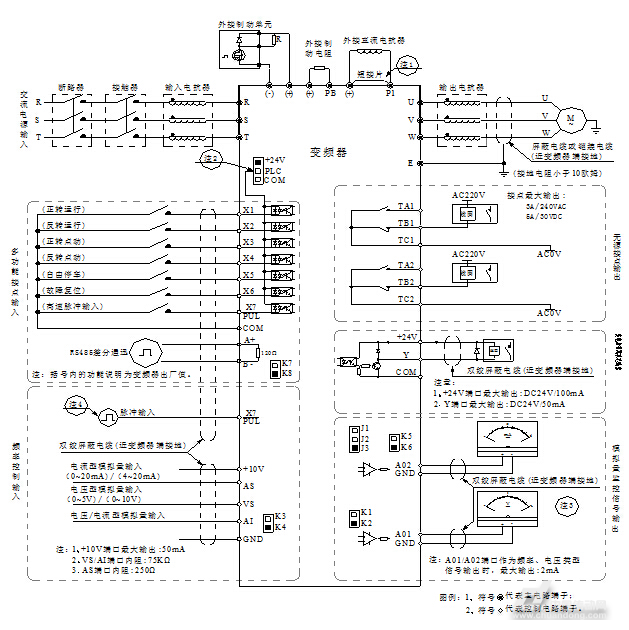

電氣接線圖:
注: 1、安裝 DC電抗器時，請務必拆下P1、（+） 端子間的短接片；
2、多功能輸入端子（X1～X7/PUL）可選擇NPN或PNP晶體管信號作為輸入，偏置電壓可選擇變頻器內部電源 （+24V端子），也可以選擇外部電源（PLC端子），出廠值圖示轉換開關拔至+24檔表示‘+24V’與‘PLC’為短接狀態。
3、模擬量監視輸出為頻率表、電流表、電壓表等指示表專用的輸出，不能用于反饋控制等控制類操作。
4、由于實際使用中存在多種脈沖類型，具體接線方式請參見詳細描述。
參數設置:
1.電機參數組

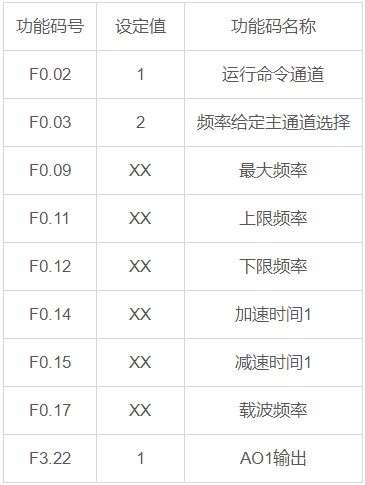

2.功能參數組：

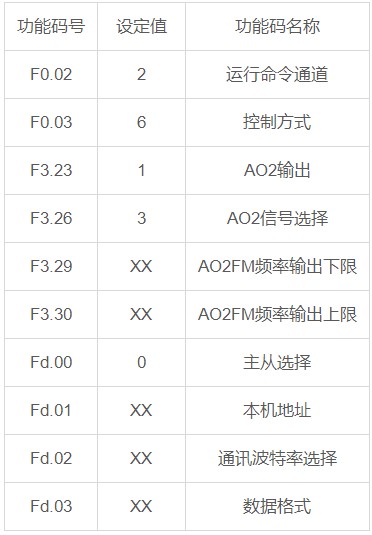

3.SKI610口輸出脈沖參數和通訊參數組：
注： PLC控制脈沖輸入參數和通訊參數有需要時設置
