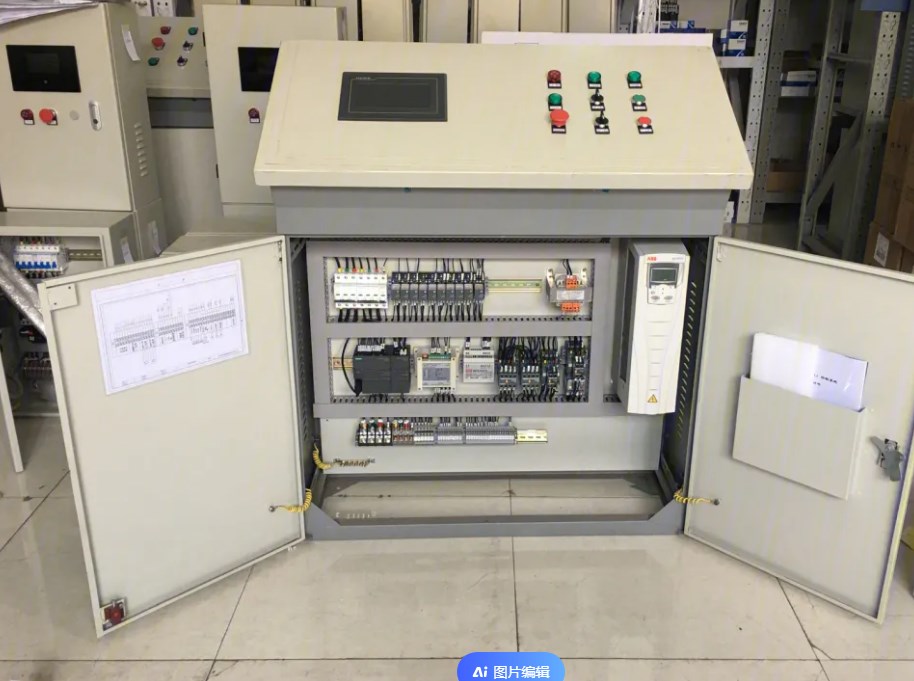

一. PLC內外部電路
1、外部電路接線圖1，它是用于電機全電壓啟動控制的接觸器電氣控制電路。控制邏輯通過導線連接交流接觸器KM線圈、指示燈HL1和HL2、熱繼電器常常關閉接觸圈，停止按鈕sb2，啟動按鈕sb1和接觸器常常開啟輔助接觸千米來實現。在qs關閉后，按開始按鈕sb1，線圈km開啟并自鎖，指示燈hl1分支的輔助接觸點km和主電路的主接觸點。HL1~2燈亮，馬達m啟動；當停止按鈕sb2被按下時，線圈km失去力，指示燈hl1熄滅，m停止運行。
圖1 電動機全壓啟動電氣控制線路
圖2主電路保持不變，熱繼電器作為可編程邏輯控制器輸入接口上的可編程邏輯控制器輸入設備，通常會關閉觸點F。停止按鈕r、啟動按鈕b1等，作為plc輸出接口上的ac接觸器km線圈h1、hl2等，根據電機的全電壓控制要求，編寫并存儲在程序存儲器中。
圖2 電動機全壓啟動PLC控制接線圖
2、建立內部I/O影像區
在PLC存儲器內打開I/O影像存儲器區域，將存儲I/O信號的狀態分別稱為輸入影像暫存器和輸出影像暫存器，也有與PLC的其他計程儀編程數據老虎鉗對應的影像存儲器，稱為解老虎鉗影像暫存器。
輸入輸出圖像區域的大小由可編程邏輯控制器系統程序決定。總是有一位輸入圖像區域對應于系統的每個輸入點，一位輸出圖像區域對應于系統的每個輸出點。系統輸入輸出點的地址號也對應于輸入輸出圖像區域的圖像寄存器的地址號。
當可編程邏輯控制器工作時，采集的輸入信號狀態存儲在輸入圖像區域對應的位中，運算結果存儲在輸出圖像區域對應的位中。當可編程邏輯控制器執行用戶程序時，描述輸入繼電器等效觸點或輸出繼電器等效觸點和等效線圈狀態的數據用于輸入/輸出圖像區域，但不直接與外部設備相關。
當plc工作時，輸入信號狀態存儲在輸入圖像區域的對應位上，結果存儲在輸出圖像區域的對應位上，在用戶程序執行時，plc需要描述輸入繼電器的等效接觸或等效接觸以及i/o圖像區域的等效線圈狀態數據。
3、內部等效電路
圖3是PLC的內部等效電路，以開始按鈕SB1為例，其訪問接口I0.0與輸入圖像區域中的觸發器I0.0相連。當SB1開啟時，觸發器I0.0被觸發為“1”狀態，用戶程序可以直接引用為I0.0觸點的狀態。此時，如果i0.0接觸與sb1相同，則sb1相連，I0.0觸點的狀態為“1”，I0.0觸點的狀態為“0”。由于I0.0觸發器具有與繼電器線圈相同的功能，不需要硬接線，因此，i0.0觸發器相當于plc內的i0.0軟繼電器線圈。i0.0線圈狀態的i0.0接觸相當于由i0.0線圈控制的恒定開放接觸（或移動接觸）。
圖3 PLC內部等效電路
同理，停止按鈕SB2與PLC內部的一個軟繼電器線圈I0.1相連接，SB2閉合，I0.1線圈的狀態為“1”，反之為“0”，而繼電器線圈I0.1的狀態被用戶程序取反后引用為I0.1觸頭的狀態，所以I0.1等效為一個受I0.1線圈控制的常閉觸頭（或稱動斷觸頭）。而輸出觸頭Q0.0、Q0.1則是PLC內部繼電器的物理常開觸頭，一旦閉合，外部相應的KM線圈、指示燈HL1就會接通。PLC變頻柜輸出端有輸出電源用的公共接口COM。
