一、概述
粗的金屬條硬度比較強，在日常生活中比較少被用到，但細細的金屬絲使用到的地方卻是幾乎無處不在。現代生活中金屬絲編織的藝術品更是深受大家的喜愛，那么，金屬條是如何被加工成金屬絲的呢？這就要歸功于拉絲機了。

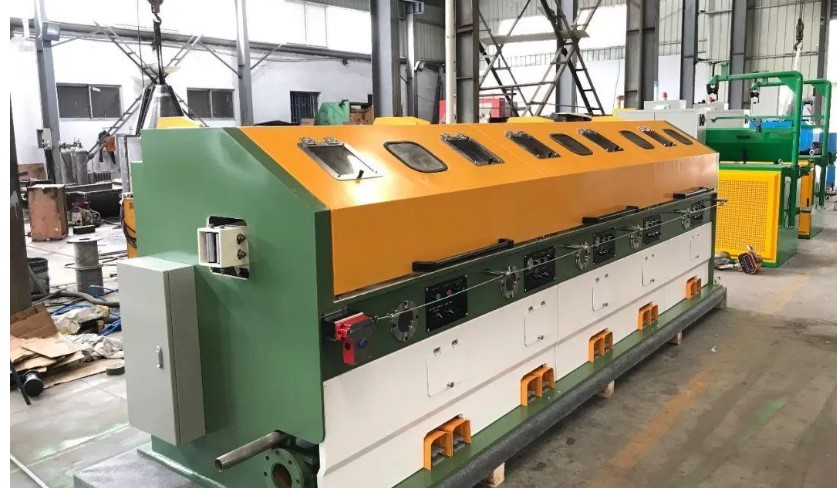

水箱式拉絲機
水箱式拉絲機是由多個拉拔頭組成的小型連續生產設備，通過逐級拉拔，并將拉拔頭置于水箱中，最后將鋼絲拉到所需的規格。就國內幾個主要水箱式拉絲機生產商來看，一般配置了20個左右的拉拔頭。通過每一級的拉拔后，鋼絲的線徑發生了變化，所以每個拉拔頭工作線速度也應有變化。在整個拉拔過程中，只需要1臺電動機通過機械傳動或齒輪箱來驅動。根據拉模配置的不同，各個拉拔頭的拉拔速度也要變化。拉拔速度的基準是每個時刻通過拉模的鋼絲的秒流量體積不變，即要使下式成立
πD 2v1=πd 2v2
式中D--進線鋼絲的直徑
v1--進線鋼絲的線速度
d--出線鋼絲的直徑
v2--出線鋼絲的線速度
水箱式拉絲機的各個拉拔頭的工作速度就是基于以上的公式，保證各個拉拔頭同步運行。由于水箱式拉絲機的拉絲過程完全通過機械軸拉拔完成，并且這些機械軸是在同一主軸下傳動的，因此整個拉伸系統各級之間依靠拉伸輪的轉速差別和線上張力來控制同步協調工作。工作時需要冷卻液進行散熱。收線部分用1臺小功率電動機拖動，需要保持收卷時線上張力保持恒定，若這一段張力波動，收卷的工字輪上的繞線將會不均勻。水箱式拉絲機的收卷環節是此設備控制系統中的核心環節，該環節也直接影響著鋼絲的質量。
二、現場使用案例
杭州某金屬制品廠使用三科變頻器進行牽引和收卷，完美的配合生產出了各類令客戶滿意的產品。具體使用配置情況如下：
分別在牽引電機與收卷電機上應用4級、2.2~7.5KW中使用三臺變頻器

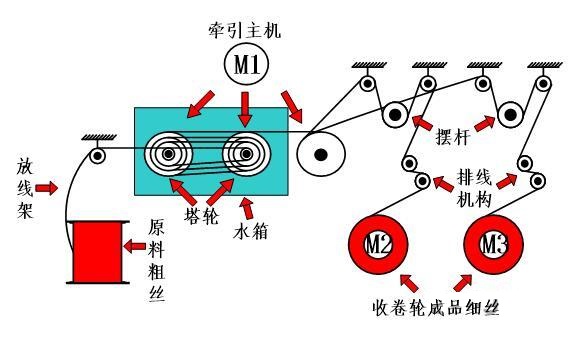

三、系統流程

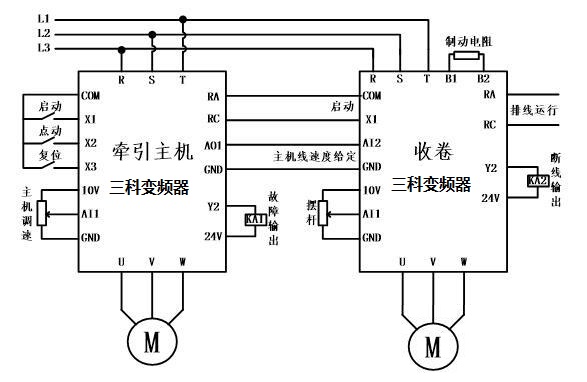

四、控制接線圖
注：收卷2與收卷1接線方法與參數一致

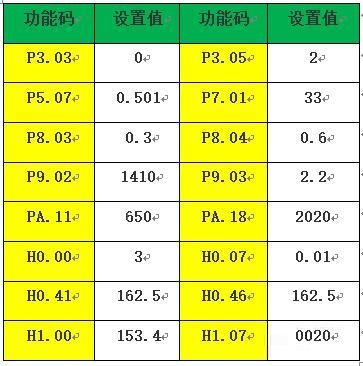

五、部分主要參數設置
牽引主機：
收卷：
注：1、參數設置前需弄清楚設備的最大線速度，傳動比等機械信息。
2、調試擺桿位置時微調PID即可
六、控制優點
1、若因機械或材料的原因導致斷線，可以檢測到斷絲并自動報警停機。
2、急停或斷線時能夠快速停車，停車時保證擺桿在中間位置。
3、SKI600通用變頻器轉矩響應快穩速精度高，保證了啟動時無論擺桿當前位置，可一次到達平衡位置無振蕩，運行時無論當前線速度和工字輪卷徑大小，擺桿均穩定無振蕩。
