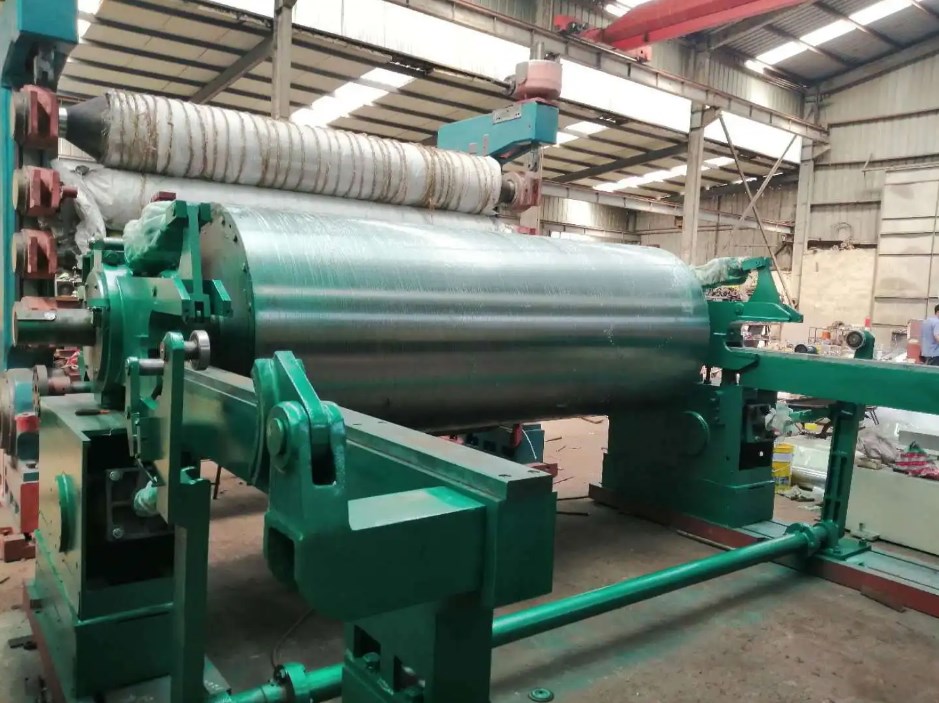

運用變頻器（Variable-frequency Drive，VFD）經過同步控制對某造紙廠同步造紙生產線三臺壓榨機，四臺大缸機，七臺同步伐速原運用一臺調速電機經過皮帶拖動的原系統進行改造,一壓榨和一大缸用11KW電動機配置7.5KW的變頻，二、三壓榨和二、三、四缸7.5KW的電機配置7.5KW的變頻。卷紙機11KW電機配置15KW的變頻加制動單元和剎車電阻。
同步器采用8路輸出電機同步控制器，另配置電位器（0——10V）作微調使用。
調試過程
（1）單機調試
將同步器8路輸出比例系數設定為1.00，VFD的扳置為轉速顯示，電位器到0位，調節轉速表，使用轉速表顯示與VFD轉速顯示一致。
（2）聯機投料調試
a、控制器的第一單元輸出用來控制主電機即一壓榨機，故第一單元輸出比例系數應保持在1.00，其余路數比例系數盡量接近1.00，同時使用電位器置于中間位置狀態，比如比例系數偏差較大，可適當調整皮帶輪。
b、將每一路輸出的輸入源由出廠設定9改為按第一至第八路順序是：9、1、2、3、4、5、6、7，此修改若效果不明顯可全部恢復到原出廠設定9。
c、生產100克紙，主機轉速約為40赫茲，生產200克紙，主機轉速約為35赫茲，因低頻時有振蕩不夠穩定，設定35赫茲時相對穩定、經濟。
d、調同步時出現不同步造成斷紙現象，可適當調整單臺VFD加減速時間，以延長同步同步跟蹤時間，避免因調速時出現的振蕩現象，原系統應安裝減速器方向不一致，將減速器轉速方向更改統一。
e、將同步控制器緩啟動升至10所需時間和緩降速10——0V所需時間出廠設定10秒，修改為5秒。
f、按照VFD距離與電機的遠近，調整VFD最大輸出電壓CD001，以5V為一個調整單位。
卷紙機調試
按操作要求制動時間定在2.5秒，使用操作熟練后，送紙機放閘及時，制動時間定為6秒為宜，另避免操作電位器置于0時，VFD仍有輸出，易出現事故，將停車頻率提高到1.0，停車時必須使用停止按扭以確定變頻器停止輸出。
