一、工作原理及應用。
封閉式稱重給料機常用于電力或其他行業鍋爐的煤和固體物料的計量和給料。進料過程為皮帶連續進料。

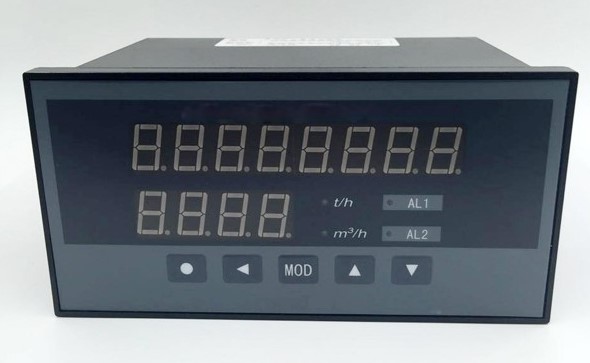

進料器從進料倉或其他進料設備輸送物料，通過稱重橋進行重量檢測；同時，安裝在尾輪上的速度傳感器檢測皮帶的速度。檢測到的重量信號和速度信號送到6150B積分器進行演算處理，顯示t/h瞬時流量和噸累計量。
其內部調節器通過通信板將測量的瞬時流量信號值與來自(工業控制計算機)集散控制系統的設定流量值進行比較，并根據偏差輸出相應的信號值。通過/累計量信號送至DCS(工控機)實現設定總給料量達標停機功能。輸送機的計量是在一個強大的耐壓腔中進行的。輸送機的計量下部設置有刮板式清理裝置，可以將散落的物料和飛灰清理到出料口。整個系統設有皮帶跑偏報警、物料堵塞報警和斷鏈報警。
1.結構特征。
稱重給料機的外殼為鋼板制成的密封槽，兩端和兩側設有活動門，密封良好，便于安裝和維護。輸送和計量的所有部件都固定在罐體的兩側壁上，整體剛性好，有利于計量。
電子衡橋采用N30B結構，全懸掛。稱重傳感器精度高、穩定性好、溫度補償好。秤不需要維護，秤架上沒有物質堆積，因此由此導致的零點漂移的可能性不再存在。
頭尾均設有頭部清掃機和內部清掃機，可清除皮帶內外粘附的粉末，避免因粉末粘附造成的物料重復計量和皮帶跑偏。掃地機的頭部刮刀由高分子聚乙烯制成，內部刮刀由橡膠制成。
底部罐體中還設有鏈傳動刮板清洗裝置。刮板清理鏈用于清理飛灰和散落物。饋線外殼周圍有觀察窗，頂部安裝照明燈。您可以隨時觀察進紙器的操作，而無需打開門或停止進紙器的操作。
主傳動和清掃刮板傳動采用軸裝式減速器，結構緊湊，質量可靠，維護量少。
2.主要配置。
每個單元包含一個全封閉稱重給料機主機(包括帶式輸送機、稱重橋和速度傳感器)，并配備一個6105B積分器。
二、操作與控制原理。
1.人工操作。
(1)饋線接入主電源前，注意檢查各按鈕開關的位置，使其處于斷開位置。在控制柜的操作面板上，使饋線工作模式選擇開關處于“就地”位置，控制柜內的主電源開關和其他電源斷路器處于斷開位置。
(2)檢查機械秤體部有無異物卡死或其他影響啟動的故障，檢查皮帶是否跑偏，跑偏開關是否復位。
(3)檢查機械部分正常后，關閉主電源開關和變頻器（以下簡稱VFD）電源開關。此時控制柜內的VFD通電，
VFD顯示相關信息。在操作面板上，可以顯示VFD輸出的工作頻率、電流、電壓等相關參數，以及VFD的輸入狀態和輸入端子的連接是否錯誤或斷開。
(4)控制柜內儀表送電，儀表6105B通電顯示，流量為0。
(5)關閉控制電源開關。這時，手術前的準備工作就做好了。注意系統和故障情況。如有報警，檢查故障原因，及時排除故障。
(6)設置VFD的參數，啟動給料機，按下VFD操作面板上的“頻率增加”按鈕，使VFD的輸出頻率增加，輸出電壓和電流發生變化，現場電機的轉速也隨之變化；在輸送機運行過程中，需要檢查皮帶是否跑偏。如果跑偏，必須及時停止輸送機，并通過螺旋張緊器糾正皮帶跑偏。
(7)啟動清潔鏈:按下按鈕啟動和停止清潔鏈。
(8)儀表參數設置:運行一段時間后，可對6105B儀表參數進行設置，如輸入儀表小數點位置、刻度單位、刻度容量、傳感器容量及其靈敏度、皮帶循環長度、校準方法、低流量報警設置等原始參數。
(9)稱重給料機的“校準”:首先獲得測試周期，然后校準零點，零點穩定后，校準間隔。間隔校準包括物理校準、鏈碼校準、掛碼校準等方法。經過幾次間隔校準，該秤已達到稱重測量標準，可用于正常的稱重測量和物料堆積。
(10)刻度校準完成后，可調整PID自動控制。首先將VFD的頻率設置命令設置在“電壓電流輸入”狀態，將6105B儀表設置在“自動”狀態，并通過鍵盤設置進給量的設定值，那么系統將處于自動恒進給狀態，并適當調整PID參數，使系統響應快，超調小，達到最佳控制狀態。6105B儀表控制VFD根據給料量設定值輸出4mA~20mA信號，自動調節帶式輸送機速度，使動態流量盡可能接近設定值，儀表顯示控制誤差值。
(11)故障處理和信息顯示:手動操作時，可能出現的故障會通過指示燈顯示在控制柜上。指示燈分別表示電源指示、輸送機運行指示、清洗鏈運行指示、擋料報警指示、清洗斷鏈報警、VFD故障指示、偏差報警指示、斷料報警指示等。
2.遠程自動控制。
進入自動工作模式前，請注意按照上述方法調試所有給料機。只有在調試并確認給料機完全正常工作后，才能進行自動工作。
(1)需要自動操作，所有系統都已通電。此時，控制柜的操作旋鈕轉到遠程位置，輸送機收到遠程啟停指令信號后(卸料門打開時)自動運行。
(2)此時控制柜上的指示燈指示系統控制回路通電，輸送機正在運行。
(3)當收到遠程停止命令信號時，系統將停止輸送機。
(4)在輸送機運行過程中，如果清掃器的控制開關處于自動運行位置，清掃器將自動間歇運行。
(5)系統運行時，顯示設備運行和報警情況，這些信號按一定要求送至DCS使用。
三.結束語。
自稱重給料系統投入運行以來，帶式輸送機一直由通用變頻器控制，使固體物料稱重給料系統運行穩定，為下一道工序的生產提供了重要依據。
